Thi công vỉ thoát nước

Hướng dẫn lắp đặt vỉ thoát nước ecocell cho vườn sân thượng

Ứng dụng: Đặc tính Lợi ích
• Hộp trồng cây
• Khu vườn trên mái
• Bục
• Lát đá
• Tường chắc
• Công trình dân dụng
• Các sân thể thao
• Hệ thống thoát nước dưới sàn
• Cường độ nén cao
• Cấu trúc mở
• Bền chặt
• Nhẹ
• Hoàn toàn trơ
• Làm từ nhựa tái chế
• Thoát nước dễ dàng
• Tốc độ dòng chảy cao
• Tuổi thọ cao
• Dễ dàng xử lý
• Cài đặt nhanh chóng
• Chống hóa chất và vi khuẩn
• Thân thiện với môi trường

Vỉ thoát nước Ecocell là giải pháp thoát nước hiệu quả và hiệu quả nhất cho các hộp trồng cây, vườn trên mái, khu vực cảnh quan bục và hầu hết các ứng dụng thoát nước ngang. Nó có độ bền nén cao và trọng lượng nhẹ giúp giảm 98% trọng lượng của cấu trúc bên dưới so với sỏi. Ngoài ra, chiều cao trung bình thoát nước giảm 5: 1 tạo điều kiện mở rộng phạm vi độ sâu của đất và cây trồng. Ô thoát nước kết hợp với vải địa kỹ thuật đóng vai trò là lớp bảo vệ cho lớp màng chống thấm bên dưới và tạo sự thông thoáng cho tấm bê tông. Lớp vải địa kỹ thuật được đặt trên ô thoát nước và kết hợp với một lớp cát sông đã rửa sạch, lọc nước loại bỏ sự ố màu do sỏi, đá và đất gây ra. Vỉ thoát nước Ecocell được cung cấp dưới dạng tấm dễ xử lý, giúp việc lắp đặt nhanh chóng, tiết kiệm thời gian quý báu và nhân công cho các dự án quy mô lớn. Các tấm cũng có thể dễ dàng lồng vào nhau để lắp đặt thẳng đứng vào hộp trồng cây và tường chắn.

Thông số kỹ thuật

Vật liệu Nhựa PP
Kích thước (mm) 333 x 333 x 30
Khối lượng (kg/m2) 4,5
Độ nén (kN/m2) 2583
Bề mặt rỗng thoáng (%) 67
Ruột rỗng thoáng (%) 96
Khả năng chịu nhiệt (0C) -200 đến 120
Khả năng thoát nước nhanh (l/m.s) 16,5
Xuất xứ Việt Nam

Quy trình lắp đặt

1. Đặt tấm thoát nước trên bề mặt của màng và mặt giáp với nhau (không cần lồng vào nhau). Để bảo vệ thêm, nên sử dụng một lớp ván bảo vệ 3mm bên dưới ô thoát nước.

2. Cắt các tấm thoát nước ở những nơi cần thiết bằng tay hoặc cưa vòng.

3. Đặt vải địa kỹ thuật lên tấm thoát nước cho phép chồng lên nhau 150mm ở mỗi đường may. Cho phép thêm vải để đệm các mép của ô thoát nước xung quanh chu vi so với màng và tường chống thấm.

4. Lắp đặt tấp thoát nước theo phương thẳng đứng vào thành của hộp trồng cây nếu cần thiết và phủ vải địa. Cho phép đủ chồng chéo lên các phần nằm ngang.

5. Rải một lớp cát sông thô 50-100mm đã rửa sạch để đóng vai trò như một lớp lọc trên vải.

6. Rải đất đến độ sâu cần thiết. Xin lưu ý rằng cần có lớp phủ tối thiểu 300mm trước khi cho phép các phương tiện và máy móc lưu thông trên bề mặt.

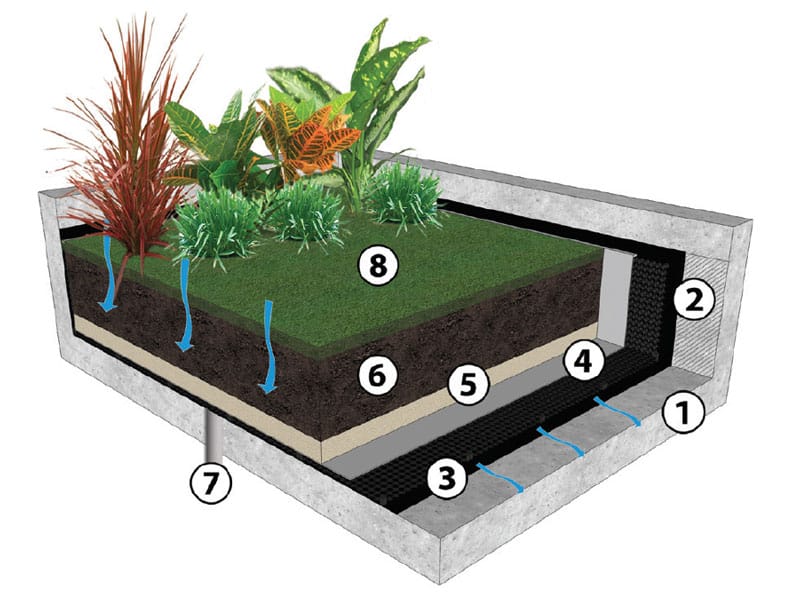

  1. Màng chống thấm
  2. Bảng bảo vệ
  3. Vỉ thoát nước Ecocell
  4. Vải địa kỹ thuật
  5. Tấm thoát nước
  6. Cát sông rửa thô
  7. Hỗn hợp đất
  8. Ống thoát nước

Tấm thoát nước Ecocell cung cấp khoảng trống giữa cấu trúc tòa nhà và cấu trúc đất, với thiết kế chắc chắn, bền vững sẽ khe hở sụp đổ hoặc biến dạng. Khoảng trống 30mm cho phép dòng nước chảy trực tiếp đến các điểm thoát được chỉ định, mang lại hiệu quả thoát nước vượt trội so với các hệ thống thông thường.

Ứng dụng: Đặc tính Lợi ích
• Hộp trồng cây
• Khu vườn trên mái
• Bục
• Lát đá
• Tường chắc
• Công trình dân dụng
• Các sân thể thao
• Hệ thống thoát nước dưới sàn
• Cường độ nén cao
• Cấu trúc mở
• Bền chặt
• Nhẹ
• Hoàn toàn trơ
• Làm từ nhựa tái chế
• Thoát nước dễ dàng
• Tốc độ dòng chảy cao
• Tuổi thọ cao
• Dễ dàng xử lý
• Cài đặt nhanh chóng
• Chống hóa chất và vi khuẩn
• Thân thiện với môi trường

Vỉ thoát nước Ecocell là giải pháp thoát nước hiệu quả và hiệu quả nhất cho các hộp trồng cây, vườn trên mái, khu vực cảnh quan bục và hầu hết các ứng dụng thoát nước ngang. Nó có độ bền nén cao và trọng lượng nhẹ giúp giảm 98% trọng lượng của cấu trúc bên dưới so với sỏi. Ngoài ra, chiều cao trung bình thoát nước giảm 5: 1 tạo điều kiện mở rộng phạm vi độ sâu của đất và cây trồng. Ô thoát nước kết hợp với vải địa kỹ thuật đóng vai trò là lớp bảo vệ cho lớp màng chống thấm bên dưới và tạo sự thông thoáng cho tấm bê tông. Lớp vải địa kỹ thuật được đặt trên ô thoát nước và kết hợp với một lớp cát sông đã rửa sạch, lọc nước loại bỏ sự ố màu do sỏi, đá và đất gây ra. Vỉ thoát nước Ecocell được cung cấp dưới dạng tấm dễ xử lý, giúp việc lắp đặt nhanh chóng, tiết kiệm thời gian quý báu và nhân công cho các dự án quy mô lớn. Các tấm cũng có thể dễ dàng lồng vào nhau để lắp đặt thẳng đứng vào hộp trồng cây và tường chắn.

Thông số kỹ thuật

Vật liệu Nhựa PP
Kích thước (mm) 333 x 333 x 30
Khối lượng (kg/m2) 4,5
Độ nén (kN/m2) 2583
Bề mặt rỗng thoáng (%) 67
Ruột rỗng thoáng (%) 96
Khả năng chịu nhiệt (0C) -200 đến 120
Khả năng thoát nước nhanh (l/m.s) 16,5
Xuất xứ Việt Nam

Quy trình lắp đặt

1. Đặt tấm thoát nước trên bề mặt của màng và mặt giáp với nhau (không cần lồng vào nhau). Để bảo vệ thêm, nên sử dụng một lớp ván bảo vệ 3mm bên dưới ô thoát nước.

2. Cắt các tấm thoát nước ở những nơi cần thiết bằng tay hoặc cưa vòng.

3. Đặt vải địa kỹ thuật lên tấm thoát nước cho phép chồng lên nhau 150mm ở mỗi đường may. Cho phép thêm vải để đệm các mép của ô thoát nước xung quanh chu vi so với màng và tường chống thấm.

4. Lắp đặt tấp thoát nước theo phương thẳng đứng vào thành của hộp trồng cây nếu cần thiết và phủ vải địa. Cho phép đủ chồng chéo lên các phần nằm ngang.

5. Rải một lớp cát sông thô 50-100mm đã rửa sạch để đóng vai trò như một lớp lọc trên vải.

6. Rải đất đến độ sâu cần thiết. Xin lưu ý rằng cần có lớp phủ tối thiểu 300mm trước khi cho phép các phương tiện và máy móc lưu thông trên bề mặt.

  1. Màng chống thấm
  2. Bảng bảo vệ
  3. Vỉ thoát nước Ecocell
  4. Vải địa kỹ thuật
  5. Tấm thoát nước
  6. Cát sông rửa thô
  7. Hỗn hợp đất
  8. Ống thoát nước
